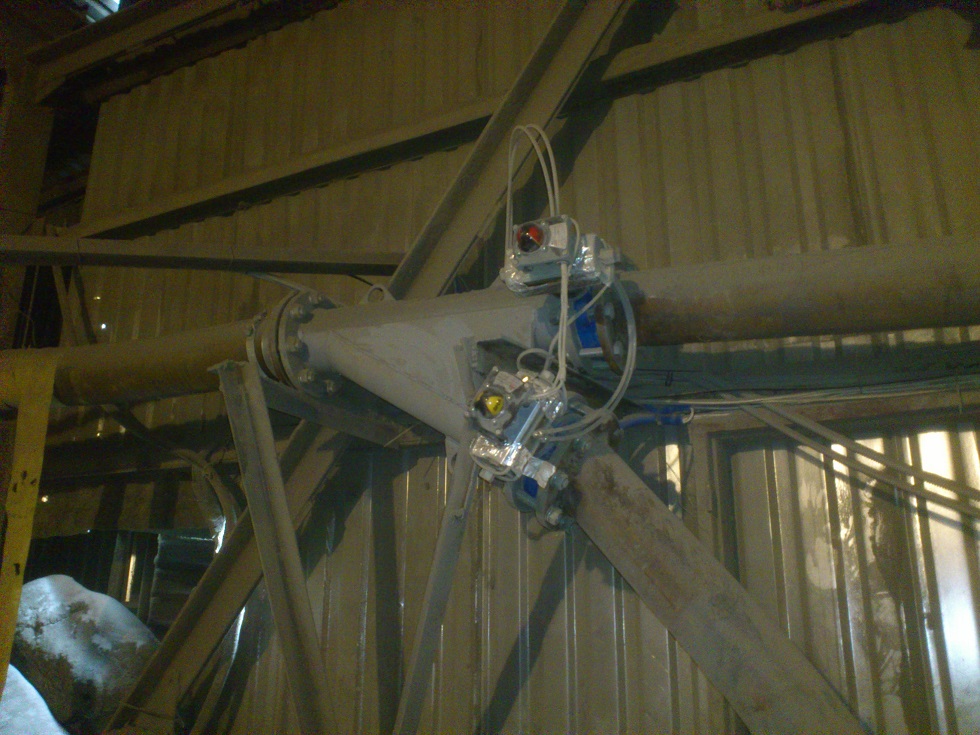

Переключатель потока серии Chov.T.R служит для изменения направления потока сухого мелкодисперсного материала, транспортируемого под воздействием избыточного давления.

В качестве решения при производстве данного узла применяется труба из стали 09Г2С. со стенкой не менее 5мм.

Угол между рукавами 30⁰

Запорные механизмы:

Диско поворотный меж фланцевая заслонка с уплотнением для высокоабразивных  или пищевых материалов, корпус из чугуна, диск из чугуна или нержавеющей стали, исполнительный механизм-  пневматический или обычный рычаг.

или

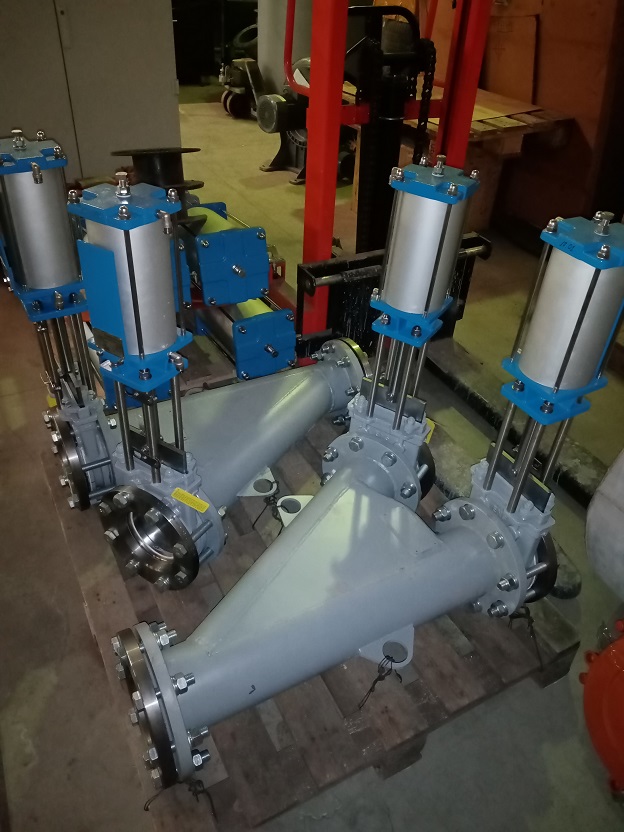

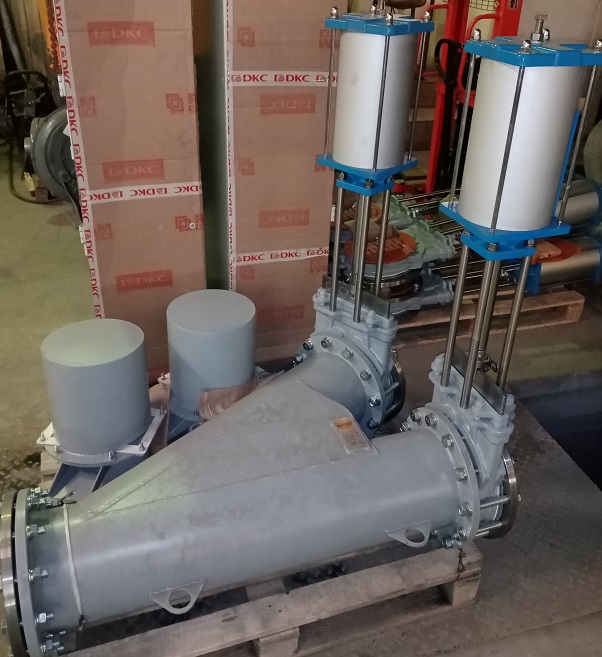

Ножевая меж фланцевая задвижка с уплотнением металл/ металл. Корупс задвижки- чугун. Нож и уплотнительное кольцо из нержавеющей стали. Конструкция задвижки обеспечивает хорошее прилегание уплотнения, что позволяет обеспечить выкоую герметичность. Управление- привод пневматический двойного действия.

В комплект входят ответные фланцы, также из стали 09Г2С.

Комплектация переключателей потока может включать в себя утепленный шкаф с подогревом, оснащенный блоком подготовки воздуха и пневмораспределителями.

При использовании в системе пневмотранспорта нескольких переключателей потока, комплект может быть оснащен автоматической системой управления, что позволит подключиться к центральному АСУ ТП и контролировать работу из операторской.

Прерключатели потока серии Chov.T.R могут быть для разных диаметров пневмотранспорта: ду.65-350мм.

Также, инженерами нашего предприятия разработан затвор загрузочный для распредения потока пневмотранспорта при загрузки по силосам, оснащенный запорными механизмами клапанного типа, подобные тем, что устанавливаются на пневмокамерные насосы серии ACCU,нашего производства.
