Принудительная аспирация

Принудительное пылеудаление

Блок аспирации предназначен для принудитлеьного локального обеспыливания различных узлов в момент загрузки/ разгрузки мелкодисперсных и гранулированных материалов, в том числе, и в процессе их перемешивания.

Описание:

Аспирационный узел серии BASP

Аспирационный узел предназначен для локального принудительного обеспыливания различных узлов в момент загрузки/ разгрузки пылящих материалов, в том числе, и в процессе их перемешивания. Стандартно, система расчитана на подключение одного источника пыления.

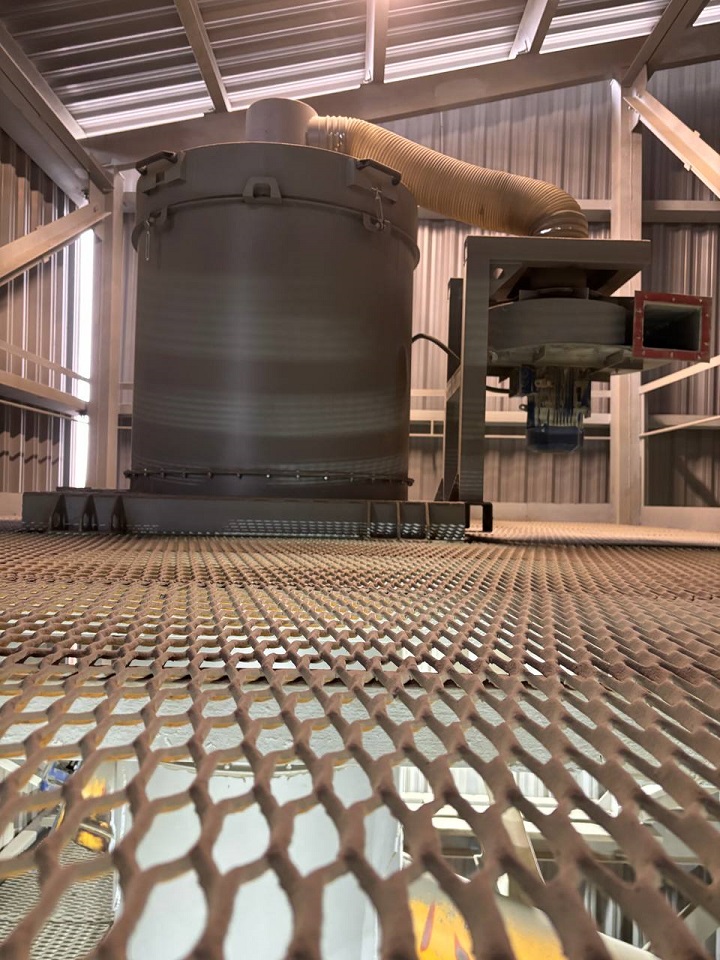

Блок аспирации включает в себя обеспыливающий фильтр с фильтроэлемнтами рукавного типа, накопительный бункер и вытяжной вентилятор.

Силовой электрический шкаф для блока аспирации оснащен системой обогрева для работы при пониженных температурах и частотным преобразователем двигателя вытяжного вентилятора.

Комплектация фильтром дополнена вытяжным вентилятором расположенным на крышке фильтра, но в качестве рекомендации, предлагается установить удаленно. Такое решение позволит снизить шумовую нагрузку на обслуживающий персонал, т.к. уровень шума составляет более 80дБА. Вентилятор обеспечивает принудительное удаление пыли из зоны запыленности.

Под обеспыливающим фильтром блока аспирации расположен накопительный бункер на собственных опорах, в котором оседает собранная пыль. Бункер может быть оснащен индикатором уровня, виброаэраторами для содействия выгрузке материала, так как, в процессе эксплуатации выявлены случаи затруднения при разгрузке накопительного бункера, когда пыль успевает слежаться, и не выгружается без дополнительного воздействия. Комплектация так же включает патрубок для подключения участка обеспыливания.

Для возврата, собранного материла, накопительный бункер может быть оснащен пневморазгружателем, который представляет собой пневмокамерный насос, с объемом камеры 50 литров. Пневморазгружатель возвращает скопившуюся пыль в силос/ бункер. Насос укомплектован утепленным шкафом управления, с контуром электроподогрева для размещения пневмокомплектующих. Система подогрева позволяет поддерживать работу комплектующих при пониженных температурах. Пневмошкаф включает в себя пневмоаспределители с соленоидами, датчик контроля входного давления, магистральный редуктор давления и систему воздухоподготовки (блок подготовки сжатого воздуха и абсорбционный осушитель) для исполнительных механизмов. Применение абсорбционного осушителя позволяет удалить лишнюю влагу из сжатого воздуха, тем самым увеличивая диапазон рабочей температуры, в частности, отрицательного значения.

В качестве примера, аспирационную систему можно применять при разгрузке вагонов хопперов, растаривании биг бэгов, загрузки сыпучих материалов в смеситель. Благодаря высокому классу фильтрации (F7- F8) очищенный от пыли воздух может оставаться в помещении.

Опции к системе аспирации серии BASP

Пневматический или электрический вибратор накопительного бункера (смотреть пневмоибратор.... / смотреть эл.вибратор...)

Виброаэраторы для содействия выгрузке материала (смотреть...)

Индикатор уровня (смотреть...)

Отсечная заслонка с пневмоприводом (смотреть...)

Пневмошкаф с блок подготовки воздуха подводимого к продувке фильтроэлементов (смотреть...)

Шкаф управления для контроля за работой фильтров с вентиляторами и пневморазгружателем

Пневоподъемник для возврата пыли из накопительного бункера фильтра (смотреть...)
